鋼筋切斷,切斷的鋼筋落入受料架時,由于彈簧作用,刀殆又回到原位,完成-個循環。

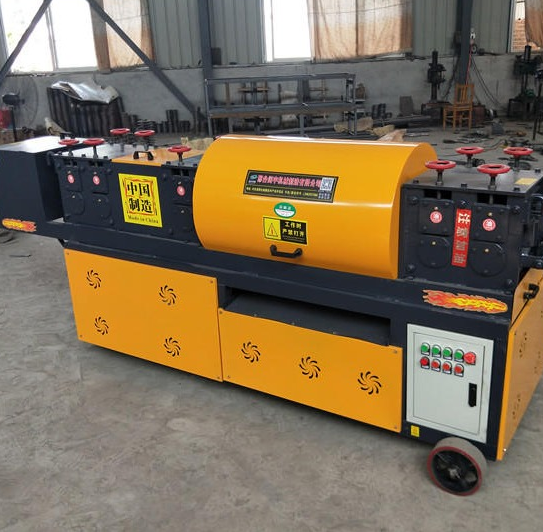

性能結構:
調直機構-
-由調直輥、調直壓塊、和兩端軸承座構成,完成對線材的調直工作。其動力為安裝在機架下部的電動機,通過三角帶帶動調直軸高速旋轉。
進給機構-
-壓輪部分由兩個同步運轉的壓輪組成,通過三角皮帶鏈條傳動,帶動-對齒輪副,其同軸的一對壓輪隨之同步運轉。
工作時,金屬線材通過壓輪外圓的線槽在摩擦力的作用下向前運行,調整壓輪彈簧可改變線材進給速度。其最大值等于壓輪外圓線速度。
工作中,應根據加工線材的直徑和剛性適當調整壓勵,以獲得最佳調直效果和生產效率。切斷機構一切斷機構由一 -偏心機構跟直絲道一端的刀架共同完成切斷動作。
偏心機構由主軸、滑塊、偏心輪、搖臂、及沖頭組成,助力由切斷電機通過三角皮帶傳動使主軸旋轉,在偏心機構作用下沖頭做上下往復運動。
工作時,當直絲道線槽內的金屬線達到定長時,金屬線在壓輪組摩擦力的作用下迅速將直絲槽向前推動,刀頭頂部的沖頭壓塊后部的凸臺移動至沖頭的工作行程內,此時通過沖頭壓塊沖
切頭,從而定長切斷金屬線材。
與此同時,沖頭塊下行時,其下面壓下槽封扭鐵,使封線桿繞導桿旋轉,脫開線槽內被切斷的線材,在動作用下自動落入線斗內,沖頭上行時刀頭亦隨之上行,在扭簧作用下,封線桿
重新封住線槽。直絲槽在線材推力消失后,在拉簧作用下恢復初始狀態,進入下-循環。
落絲機構-
承料架由旋風,擋料桿,心軸,底座等組成,線盤可繞心軸旋轉,放上盤形線材后,在進給機構拉動下,旋風可連續、自動給料。
